MOTORS
TFLG SERIES
带推进气压马达 TFLG 系列
旋转+推进气动动力，可调推进行程及推进速度，旋转和推进分开控制。
尤其适用于钻削、扩孔、倒角等切削加工用途，也可用于其它需要组合动力的应用。
| |
| Non-Reversible
单向旋转 |
Power功率 400Watt | Air
Consumption 空气消耗 600Nl/1' |
Code
编号 | Speed
rpm
转速 rpm | Torque
Nm
扭矩 Nm | Thrust
stroke
推进行程 | Feed
thrust at 6bar
6公斤气压时
推进力 | Weight
重量 | | Right
rotation 右旋--
| Left
rotation
左旋 | No-load
空载时 | Max
Power
最大功率时 | Max
Power
最大功率时 | Static
Torque
最大扭矩 | mm
括号内为
可调速行程 | Kg |
Kg | | 10602027.0 | | 5000 | 2450 | 1.5 | 2.4 | 50(50) | 100 | 8 |
| 10602327.0 | | 5000 | 2450 | 1.5 | 2.4 | 100(50) | 100 | 9.5 |
| 10602337.0 | | 5000 | 2450 | 1.5 | 2.4 | 100(75) | 100 | 9.5 |
| 10602024.0 | | 2500 | 1200 | 2.5 | 4.2 | 50(50) | 100 | 8 |
| 10602324.0 | | 2500 | 1200 | 2.5 | 4.2 | 100(50) | 100 | 9.5 |
| 10602334.0 | | 2500 | 1200 | 2.5 | 4.2 | 100(75) | 100 | 9.5 |
| 10602025.0 | | 1100 | 500 | 6.5 | 10.5 | 50(50) | 100 | 8 |
| 10602325.0 | | 1100 | 500 | 6.5 | 10.5 | 100(50) | 100 | 9.5 |
| 10602335.0 | | 1100 | 500 | 6.5 | 10.5 | 100(75) | 100 | 9.5 |
| 10602026.0 | | 500 | 240 | 15.8 | 26 | 50(50) | 100 | 8 |
| 10602326.0 | | 500 | 240 | 15.8 | 26 | 100(50) | 100 | 9.5 |
| 10602336.0 | | 500 | 240 | 15.8 | 26 | 100(75) | 100 | 9.5 |
| -- | -- | -- | -- | -- | -- | | -- | -- |
Inside
tube min. 8mm. 最小供气管内径8mm。
Data measured at pressure of 6 bar. 以上数据在6bar气压测量获得。 |

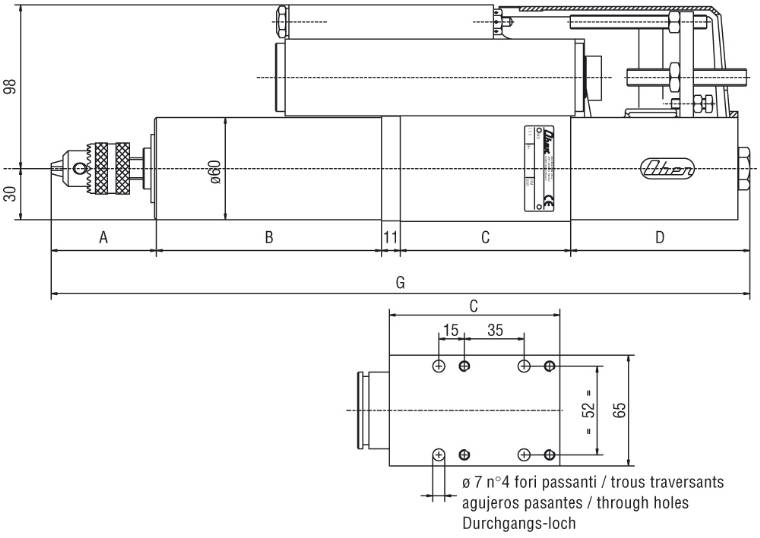

外形尺寸 |
说明：
-
推进行程50mm的型号：B=132,C=100,D=105；推进行程100mm的型号：B=178,C=150,D=157；
- 可选输出轴：1/2"x20UNF，钻夹头，ER16或者ER20夹头。
|
| | |
|
