欧博气动工具
--欧洲五金师傅的亲密伙伴

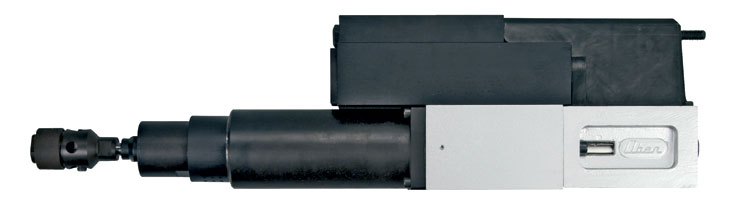

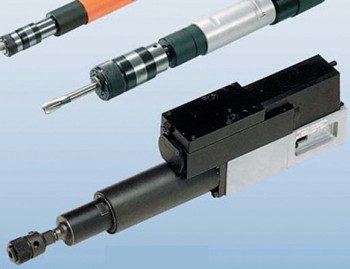

精密气动攻丝动力头 系列号:TP3 自动进给 M3-M10

主要特征:

精密攻丝马达
高同轴度
精密可靠攻丝
自动进给
快速回退
高生产率
选配各种丝锥夹头
小体积 大扭力

欧博的自动进给气动攻丝动力头:小体积,大扭力,精密可靠,高同轴度,攻丝能力 M3 - M10(钢);
可靠耐用性:内置优秀的旋转动力,确保高可靠性、长久耐用性;
驱动形式:气动旋转驱动,气动进给驱动;
进给控制:自动轴向进给,可调攻丝深度;
转速:可通过流量阀无级调速
反转退回:高速反转回退,缩短加工时间;
丝锥筒夹:多种丝锥夹头可供选择:
- 快换式带离合或快换式不带离合丝锥筒夹,内部带可调扭矩离合机构,若超过设定的扭矩,离合打滑保护丝锥,即使攻小的螺纹孔或盲孔,丝锥也不容易折断;
- 通用夹头,一个夹头可夹持所有标准的M2-M12所有规格丝锥;

应用行业:
汽车零部件加工 一般机械零部件加工 模具加工 等;

更多资料:
| 攻丝工具资料页(PDF,中文) | 攻丝类产品新版样本(PDF,英文) | 说明书(PDF,欧洲五国语言) | 产品相册 | 附带配件 | 可选配件 | 丝锥 |

提示:
- 主要选型参数:攻丝能力、转速。

UMLG tapping unit
气动攻丝动力头
自动进给


WATT: 285
.Code
编号
No-load speed
空载转速
rpm
Tapping capacity on steel
攻丝钢铁
Total stroke
全行程
Braked stroke
攻丝行程
Weight
重量
Chuck
connection
丝锥夹头
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
-- --right hand
攻丝
left hand
回转
 mmmmKgmm-- min.mm
最小
Nl/min
升/分钟
 10601007400800M3-M850508通用型1/4"Gas8560
 10601008295590M3-M1050508通用型1/4"Gas8560

- 可以选配快换式丝锥筒夹ST19(带离合或不带离合).

快换式丝锥筒夹规格列表--带离合或不带离合
(以下是常用规格,若需求不同规格或不同标准(ISO/JIS/DIN/国标)的丝锥筒夹,欢迎咨询)
标准快换式筒夹(ST13/ST19/ST31)内部带可调扭矩的离合机构,若超过设定的扭矩,离合平滑打滑从而保护丝锥,可以攻盲孔,丝锥不容易被扭断或折断;
不带离合的快换式筒夹,比较经济,一般攻通孔比较常用。
适用丝锥规格: ST13:M1-M10, ST19:M1-M14, ST31:M3-M30
可以快速更换丝锥筒夹。

筒夹--带/不带离合,M1-M30,DIN/ISO/JIS/ANSI/GB标准丝锥


(丝锥 D--丝锥攻丝端规格,d--圆柄直径,k--方柄对边尺寸,选择配用筒夹时,按要配用的丝锥的d,k尺寸,选择对应尺寸的筒夹规格)


通用型丝锥夹头
通用型丝锥夹头,一个夹头可以夹持所有标准的M2-M12所有规格丝锥,配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。



参考:其它各类攻丝加工用产品:

- 攻丝主轴(M1-M30),用于攻丝机器或自动化系统,丰富的规格;

- 电动、气动攻丝动力头,适用于攻丝加工组合机床,攻丝加工专机。
