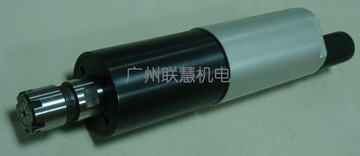

●切削加工系列号:SMA 小体积大功率高转速低跳动 ER夹头

SMA系列

主要特征：
◆ 压缩空气驱动(3-6公斤气压)，小体积大功率，高转速；
◆ 精密粗壮主轴，精密轴承，低跳动低窜动；
◆ 精密ER夹头输出；
◆ 几乎不发热，不需冷却装置；
◆ 可选项：产品编号后加".1"，使用超精密轴承，跳动窜动控制至≤0.01mm。

应用：
适用于铣削、钻削、研磨、去毛刺、去水口、雕刻、倒角、修边、切割、开槽、去焊渣等切削加工用途；可以应用于数控机床、机器人、非标专机等。

Model 型号	Code 编号	No-load speed 空载转速	Rotation 旋转方向	Chuck 夹头和夹持范围	Max Diameter 本体最大直径	Air Connection 空气接口	Weight 重量
--	--	rpm 转/分钟		mm	mm	--	Kg
	05031102	24000	右旋	0.5-7	30	1/8"Gas	0.6
	05031302	24000	左右旋	0.5-7	30	1/8"Gas	0.6
	05031107	26000	右旋	0.5-7	30	1/8"Gas	0.6
	05031103	28000	右旋	0.5-10	38	1/4"Gas	0.8
	05031203	28000	左旋	0.5-10	38	1/4"Gas	0.8
	05031303	25000	左右旋	0.5-10	38	1/4"Gas	0.8
	05031110	40000	右旋	0.5-10	38	1/4"Gas	1.0
	05031108	22000	右旋	0.5-10	38	1/4"Gas	1.0
	05031109	13000	右旋	0.5-10	38	1/4"Gas	1.0
	05031101	26000	右旋	0.5-10	42	1/4"Gas	1.2
	05031201	26000	左旋	0.5-10	42	1/4"Gas	1.2
	05031301	20000	左右旋	0.5-10	42	1/4"Gas	1.2
	05031104	16000	右旋	0.5-10	42	1/4"Gas	1.3
	05031204	16000	左旋	0.5-10	42	1/4"Gas	1.3
	05031304	15000	左右旋	0.5-10	42	1/4"Gas	1.3
	05031105	20000	右旋	0.5-16	50	1/4"Gas	1.7
	05031205	20000	左旋	0.5-16	50	1/4"Gas	1.7
	05031305	19000	左右旋	0.5-16	50	1/4"Gas	1.7
	05031106	12000	右旋	0.5-16	54	3/8"Gas	2.3
	05031206	12000	左旋	0.5-16	54	3/8"Gas	2.3
	05031306	12000	左右旋	0.5-16	54	3/8"Gas	2.3

说明：上表是供气压6公斤时的参数。

外形尺寸

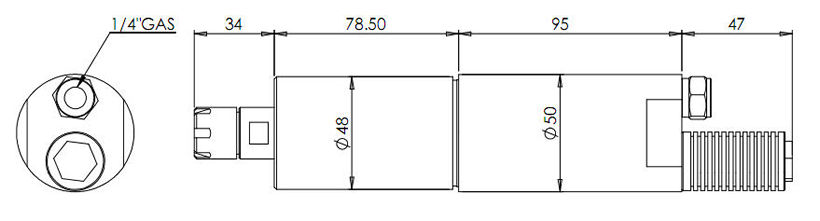

下图05031105尺寸

说明：消声器可以拆除

进给机构，
可调行程，可调进给速度，有多种规格，可以配合以上动力头使用，气动或者电动丝杆驱动
(选购品)

旋转方向
