首页 > 大扭力拧紧工具 > HTN1系列

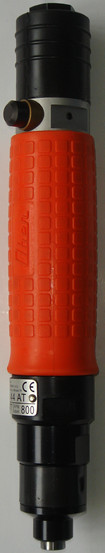

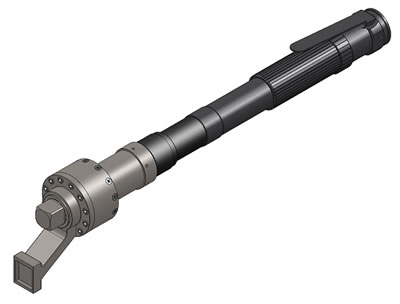

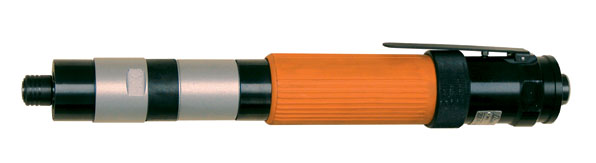

断气定扭气动扳手 系列:HTN1 - Accu-Trk 自动断气机构控制扭力 28-1780Nm
主要特征:

小体积大扭力
OBER的ACCU-TRK
自动断气控扭机构
欧博气压马达
精密耐用减速箱
不需要控制器
简洁紧凑轻便
高性价比
OBER的ACCU-TRK自动断气控扭机构,精密控制输出扭矩,拧紧到达预先设定的扭矩,控扭机构瞬间关闭内部气阀,工具即刻停转,确保高精度输出扭力、减少反冲力、节省空气消耗、提高生产率;相比气压控扭的类似工具,扭力控制精度更高;
优质气动马达,精密强壮减速箱,高品质合金钢制造,经过特殊热处理的传动机构,精密轴承,确保高可靠性、长久耐用性;
正反双方向旋转,可以用于拧紧或者拧松,正反方向都可以控制扭矩;
不需要控制器,也不需要扭力控制气压阀,一把轻便工具即可输出高精度大扭力,非常便利,可以满足室外作业;
此系列工具主要用于螺纹紧固的最后阶段(大扭力低速拧紧),若配合高转速小型气动工具(小扭力高速旋入)使用,不但获得高质量紧固效果,而且大幅度提高生产作业效率;
震动、噪音等参数符合CE(欧盟)、ISO标准;
80%以上的零部件在意大利生产,具有很高的性能价格比。



应用:

需要控制拧紧扭力的螺纹紧固装配场合:工业装配生产线,机器、车辆装配和维修,桥梁、公路、铁路、油管等基础设施修建,建筑、舰船、矿井修建,重工维修...


选型提示:

- 若使用环境的气压低于6-6.5bar(工具启动后的入气口气压),请选择更大扭力范围的型号,请参考:工具的最大扭力与气压的比例关系
- 目标扭力值取决于断气机构的弹簧弹力,而工具的最大扭力值需要大于预先设定好的目标扭力值,断气机构才起作用;
- 根据需要,可以供应特殊尺寸、结构的反作用力臂,另外收费;
- 可以根据使用需要校准好扭力后交货。





Hight Torque Nutrunner - accu-trk
断气定扭气动扳手
ACCU-TRK 自动断气控扭, 直柄型




.Code
编号
No-load speed
空载转速
Torque Range
断气扭矩范围
Spring
Colour
弹簧颜色
Square
方头
Length
长度
Body
最大直径
Air Connection
空气接口
Hose
气管通径
Air consumption
空气消耗
Weight
重量
dB (A)
-- --rpm
转/分钟
Nm
牛米
 mmmm mm-- mm
最小
Nl/minKg--
-- 10301188.10 65 28-110 银色、金黄 3/4" 475 ○54 1/4"Gas 10 600 3.5 84
-- 10301189.10 36 50-198 银色、金黄 3/4" 475 ○54 1/4"Gas 10 600 3.5 84
--0430000115 120-480 银色、金黄 1" 603 ○82 1/4"Gas 10600 6.5 84
--04300002 8 210-850银色、金黄 1" 603 ○82 1/4"Gas 10600 6.5 84
--043000034 445-1780银色、金黄 1" 629 ○82 1/4"Gas 10600 7.5 84

说明:
- 关于螺纹紧固能力,请参考DIN267标准,拧紧扭力和螺栓规格关系
- 标准工作气压 6.0-6.5bar(工具启动后的入气口气压)
- 以上数据在6.5bar气压及供气量足够的条件下测量取得

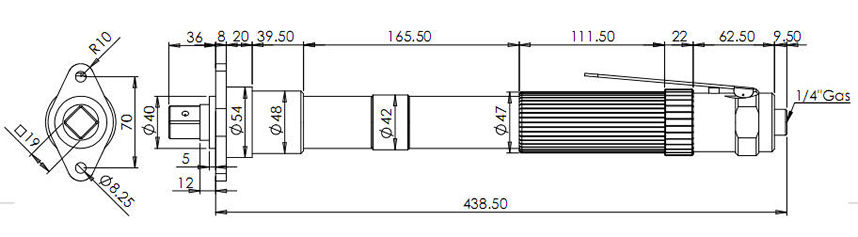

下图:10301188.10/10301189.10外形尺寸

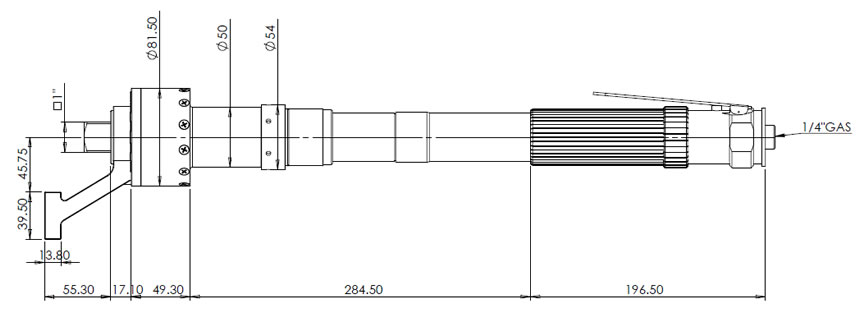

下图:04300001/04300002外形尺寸

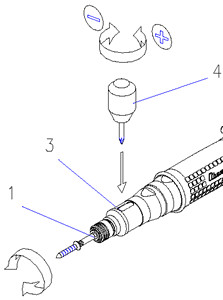

扭矩调节方法:


配置的扭力弹簧:银色、金黄色各1个

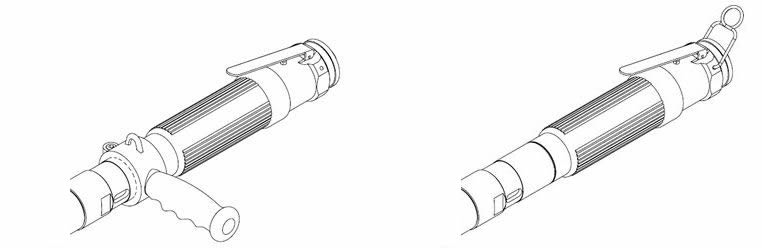

配置的附件:辅助手把、挂勾、扭力调节用螺丝刀各1个


XY直交轴反作用力臂(选购)
