首页 > 气动拧紧工具 > SD2系列

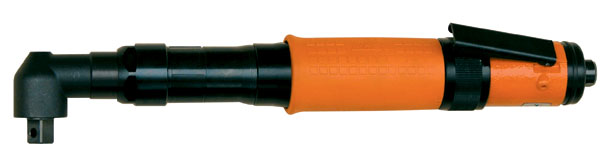

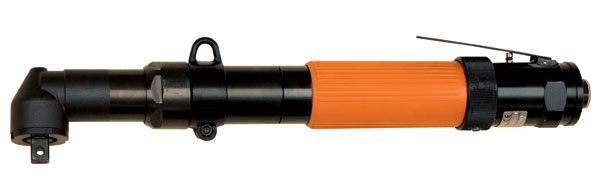

AN系列 弯头精密气动扳手 系列号:SD2 - 定扭矩 精密控扭 Accu-Trk 自动断气型 弯头拧紧 3.5~55Nm
主要特征:
ACCU-TRK
控扭离合
欧博 气动马达
精密耐用传动机构
AN 八角度弯头
正反向精密定扭
CE ISO认证
简洁紧凑机身
可选免润滑油
◎定扭矩,内置 ACCU-TRK 自动断气型控扭机构,精密控制扭矩
拧紧到达预先设定的扭矩,控扭机构瞬间关闭内部气阀,马达即刻停转,方头不再转动,确保高精度重复拧紧扭矩、减少反冲力、节省空气消耗、提高生产率。
扭矩调节方式:通过附带的小螺刀调节扭矩离合。
更换不同的控扭弹簧,即可获得比标准配置弹簧可设置扭力更宽的可设置扭力范围。
旋转/定扭方向:双方向,左旋或右旋都可以定扭矩(正反向定扭)。
耐用性:内置欧博优质气动马达(旋转动力部件),精密减速机,特殊金属制造并经过热处理的精密传动机构零部件,精密轴承,确保高可靠性、长久耐用性

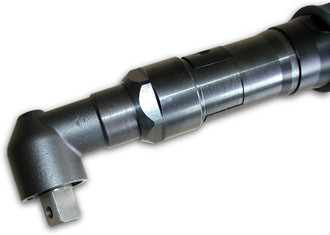

弯头:可以环回八角度安装到机身,1/2"方头轴。
手柄型式:人机工程设计,软塑、防滑、舒适手把,直柄,弯头拧紧。简洁外形,操作方便;容易安装辅助手把、挂钩、法兰等附件;可选配置多功能反作用力臂
工具启动:手杆启动。
1/2" 带销孔方头。
震动、噪音、气耗量等参数完全符合ISO、CE(欧盟)标准。
◎适用于需要精密控制拧紧扭力的应用,一般是硬连接,拧紧装配螺母、螺栓、螺丝。
可选配置加强的消声套管(工具已自带标准消声器),可以再消声20-30%。
由于90%以上的零部件是由欧博意大利工厂自己生产,欧博能够严格控制品质和成本,所以AN系列弯头定扭气动扳手具有非常高的性能价格比
可选配置扭矩校验仪
可选配置拉力平衡器,或辅助摇臂;
可选配置三联件(过滤、调压、油雾器)、气管、快速接头;
可选配置套筒、起子套筒等;
也可以当作直柄定扭工具使用(可选功能);


应用行业:
汽车 及零部件装配 发动机 泵类产品 发电机 机器装配 机电设备 造船 航空 等等

更多资料:
中英文样本(PDF格式) | 说明书(PDF,英文、欧洲多国语言) AN15系列 AN38/AN50系列 | 产品相册 | 附带配件 | 可选配件 |

提示:主要选型参数是拧紧扭矩、精度和转速。

选型帮助:
若选择具体的型号有疑难,请完成此选型单(RTF格式,未完成),并向我们咨询。若需求此网页未列出的更大扭矩的同类拧紧工具,请咨询我们。

ANGLE SCREWDRIVERS - Lever start
弯头精密气动扳手 - 按扭启动



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 10304021595M5-M63.5-12Silver360441/4"Gas1.7843084
 10304026340M6-M86-18Gold360441/4"Gas1.7843084
 10304027195M6-M86-22Platinum360441/4"Gas1.7843084
-- Square coupling 带销孔方头: 1/2"
-- 更换不同的控扭弹簧,即可获得更宽的可设置扭力范围。比如:AN15/200可以分别配合三种扭力弹簧使用,可设置扭力范围分别:3.5-12Nm,6-18Nm,6-22Nm。
-- 根据需求可以供应特殊输出轴或特殊工具,如下图:开口工具/扁头工具/偏移工具/角度工具(15度或30度)。

ANGLE SCREWDRIVERS - Lever start
弯头精密气动扳手 - 按扭启动



WATT: 320
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 10304025900M5-M63.5-12Silver412473/8"Gas21060085
 10304022400M6-M86-18Gold436473/8"Gas2.21060085
 10304023200M6-M86-22Gold436473/8"Gas2.21060085
 10304024147M6-M86-26Platinum436473/8"Gas2.21060085
 10304028200M8-M1215-45Silver475473/8"Gas2.61060084
 10304029160M8-M1220-55Silver475473/8"Gas2.61060084
-- Square coupling 带销孔方头: 1/2"
-- 更换不同的控扭弹簧,即可获得更宽的可设置扭力范围。
-- 根据需求可以供应特殊输出轴或特殊工具,如下图:开口工具/扁头工具/偏移工具/角度工具(15度或30度)。

参考:更多气动拧紧工具MGR/MSGR/MTR

控扭弹簧:(以下不同弹簧适用于以上弯头定扭扳手,可以在最小到最大扭力值自动断气停机)

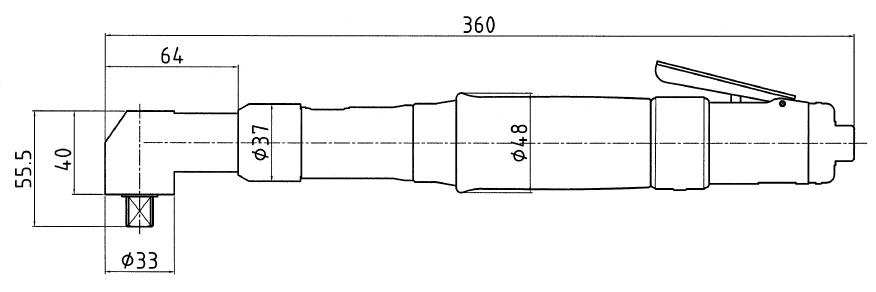

AN 15 系列尺寸

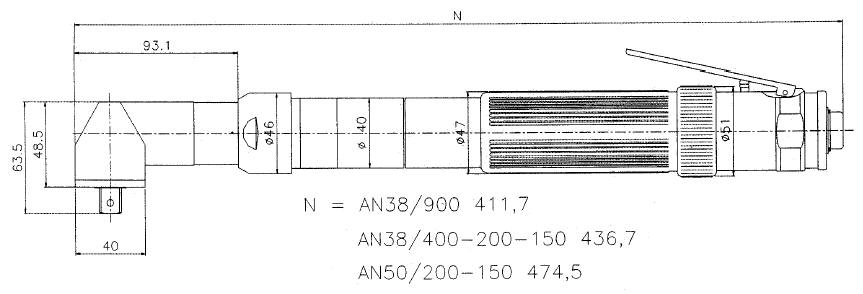

AN 38 / 50 系列尺寸

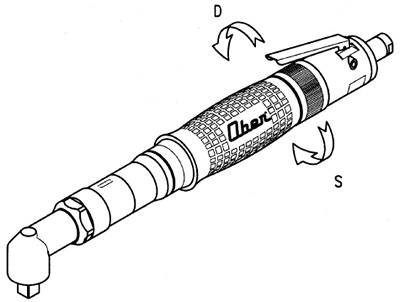

旋转/定扭方向调节,双方向都可以定扭,定扭值相同:

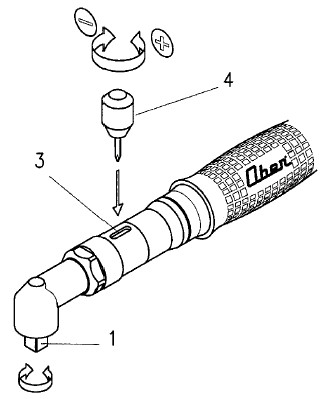

调节扭矩:

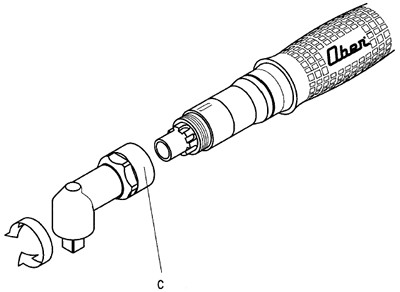

弯头方向可以调节,360度八分度:


套筒安装:

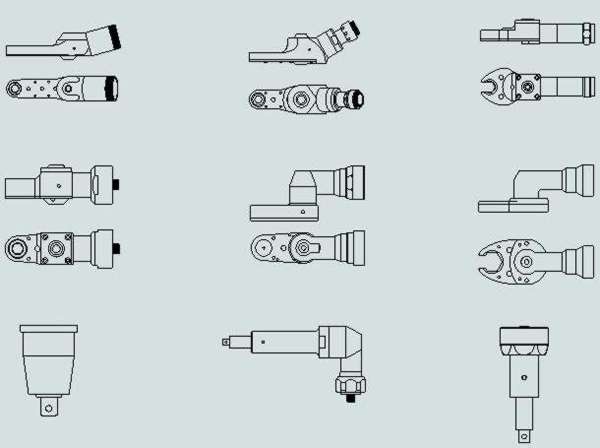

特殊工具


进排气消声管(可选)


辅助手把(可选),尾部挂钩(标配),中间挂件(标配)


多功能型反作用力臂(任意角度操作,消除九成以上的反作用力)


拉力平衡器(可选)
(最大拉长1600/2000/2500/3000四大系列,吊重0.4-160kg,可调平衡力,1600系列说明书)

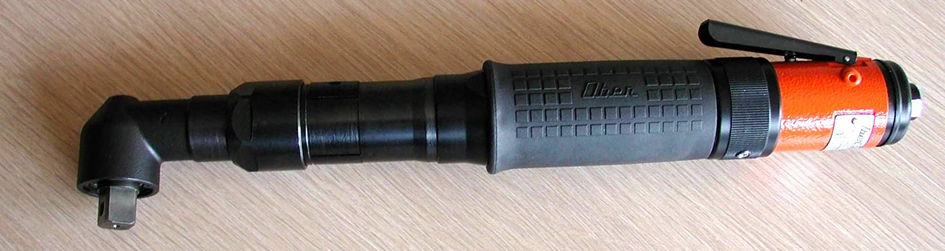

产品实样
